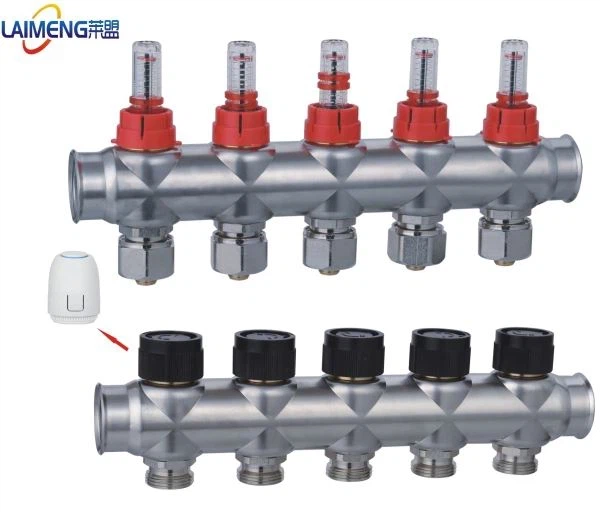

Bakır manifold sistemini hangi bileşenler oluşturur?



Bakır manifold sistemi, radyant yerden ısıtma (hidronik yerden ısıtma) veya soğutma sistemlerinde çekirdek dağıtım ünitesi olarak görev yapar. Isı kaynağından (duvara-monte kazan veya ısı pompası gibi) sıcak veya soğuk suyu bireysel ısıtma/soğutma devrelerine verimli bir şekilde dağıtırken, ısı kaynağına geri beslemek için geri dönüş suyunu toplar.

Tam bir bakır manifold sistemi öncelikle aşağıdaki temel bileşenlerden oluşur:



I. Temel Ana Bileşenler
Manifold Ana Borusu

Fonksiyon: Sistemin ana besleme borusuna bağlanarak sıcak/soğuk suyu ayrı branşmanlara dağıtır.

Özellikler: Tipik olarak her çıkışta o branşa giden akışı kontrol etmek için bir vana bulunur.

Manifold Kollektör Borusu

İşlev: Sistemin ana dönüş borusuna bağlanır, dallardan geri dönen düşük-sıcaklık/yüksek-sıcaklıktaki suyu toplar ve yeniden ısıtma/yeniden soğutma için ısı kaynağına geri gönderir.

Özellikleri: Her dönüş portu genellikle bir vana ile donatılmıştır.

Besleme/Dönüş Konektörleri

İşlev: Ana besleme ve dönüş manifoldlarını genellikle T- veya U-şekilli bakır dökümlerle bağlayın. Önceden-delinmiş bağlantı noktaları, otomatik hava deliklerini ve tahliye vanalarını barındırır.



II. Kontrol ve Düzenleme Bileşenleri
Küresel Vanalar veya Küresel Vanalar

Yeri: Manifoldun besleme girişine ve dönüş çıkışına monte edilir.

Fonksiyon: Manifold sistemi boyunca su akışını açmak veya kapatmak için sistem ana anahtarı olarak görev yaparak bakım ve onarımı kolaylaştırır.

Regülasyon Vanası (Manuel veya Otomatik)

Yer: Manifold üzerindeki her dal devresinin çıkışına monte edilir.

İşlev:

Manuel Düzenleme Vanası: Branşman devresindeki akışı kontrol etmek için vana çekirdeğini döndürerek akış hızını manuel olarak ayarlar ve farklı odalar arasında sıcaklık dengesi sağlanır.

Otomatik Kontrol Vanası (Akış Ölçer): Optimum hidrolik denge ve sistem performansı sağlayan, görsel izleme ve her döngüdeki akışın hassas şekilde ayarlanması için şeffaf bir pencere ve ölçeğe sahiptir.

Elektrikli Aktüatör

Yer: Her manifold branşmanının kontrol vanasına takılıdır.

Fonksiyon: Oda termostatlarından vananın açılmasını/kapanmasını sağlamak için elektrik sinyallerini alır ve her oda veya bölge için otomatik sıcaklık kontrolü sağlar.

Otomatik Havalandırma

Yeri: Besleme ve dönüş boru bağlantılarının üst kısmına monte edilir.

Fonksiyon: Boru sistemi içinde oluşan havayı otomatik olarak dışarı atar, hava kilitlerini önleyerek engelsiz su akışını ve sistemin verimli çalışmasını sağlar.

Tahliye Vanası (Tahliye Tapası)

Yeri: Besleme ve dönüş boru bağlantılarının alt kısmına monte edilir.

Fonksiyon: Sistem bakımı, temizliği veya donmaya karşı koruma sırasında suyu manifolddan ve borulardan boşaltmak için kullanılır.



III. Aksesuarlar ve Destekleyici Bileşenler
Basınç Göstergesi ve Termometre

İşlev: Gerçek zamanlı-sistem çalışma basıncını ve besleme/dönüş suyu sıcaklıklarını izleyerek kullanıcıların veya teknisyenlerin sistem durumunu değerlendirmesine olanak tanır.

Montaj Braketi

Fonksiyon: Manifold sisteminin tamamını duvarlara veya kurulum muhafazalarına güvenli bir şekilde sabitler.

Yalıtım Kılıfı

Fonksiyon: Yüzey sıcaklıklarının aşırı yükselmesini (ısı kaybına neden olur) veya düşmesini (soğutma modunda yoğuşmayı önler) önlemek için manifoldun ana borusuna takılır.

Termostatik Kontrol Ünitesi (Opsiyonel fakat Kritik)

Bu entegre cihaz, genellikle duvara monteli kazan ile manifold arasına- monte edilen sirkülasyon pompalarını, sıcaklık sensörlerini, kontrol vanalarını ve daha fazlasını birleştirir. Pompa hızını ve karışım suyu sıcaklığını sistem talebine göre otomatik olarak ayarlayarak konfor ve enerji verimliliğini artırmada önemli bir bileşen görevi görür.



IV. Sistem Sinerji Bileşenleri
Doğrudan manifold üzerine monte edilmemiş olsalar da, bunlar manifold sisteminin ayrılmaz bir parçasıdır:

Sirkülasyon Pompası: Su sirkülasyonunun itici gücünü sağlar.

Oda Termostatı: Elektrikli aktüatöre kontrol sinyalleri gönderir.

Yerden Isıtma Boruları: Her bir branşmanın terminal borularını manifolddan bağlayın.

Özet
Tipik bir bakır manifold sistemi, "manifold gövdesi + kontrol valfleri + elektrikli aktüatörler + havalandırma ve drenaj cihazı + izleme aletlerinden" oluşan hassas bir modül oluşturur. Tasarımı ve konfigürasyonu, yerden ısıtma sisteminin oda sıcaklığı kontrolü, hidrolik denge ve verimli enerji-tasarrufu çalışmasıyla oda-kontrolünü-sağlayıp sağlayamayacağını doğrudan belirler.
